Biểu Đồ Luồng Dữ Liệu Mức Cảnh

2.5.1.2. Biểu đồ dòng dữ liệu (DFD)

2.5.1.2.1. Biểu đồ luồng dữ liệu mức cảnh

KHÁCH HÀNG

WEBSITE SOCOLA.COM

Có thể bạn quan tâm!

Xem toàn bộ 80 trang tài liệu này.

QUẢN TRỊ WEBSITE

Hình 2.1: Mức ngữ cảnh

Chú thích:

1, 3: Gửi yêu cầu

2, 4: Đáp ứng yêu cầu.

2.5.1.2.2. Biểu đồ luồng dữ liệu mức 0

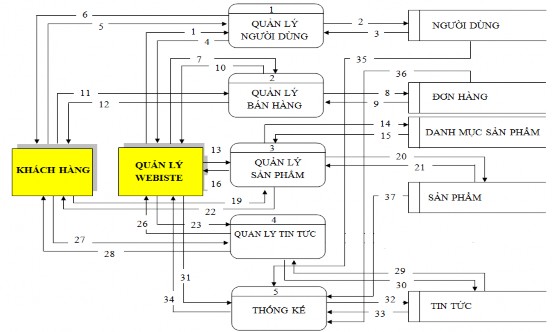

Hình 2.2: Biểu đồ luồng dữ liệu mức 0

Chú thích:

1) 5) : Yêu cầu đăng nhập, đăng ký, quên mật khẩu

2) 8) 14) 17) 20) 29) 32): Đẩy thông tin vào CSDL

3) 9) 15) 18) 21) 30) 33) 35) 36) 37): Lấy thông tin từ CSDL

4) 6) 10) 12) 16) 22) 26) 28) 34): Đáp ứng yêu cầu

7) 11) 19): Yêu cầu tạo đơn hàng và xử lý đơn hàng

13) : Yêu cầu cập nhật danh mục sản phẩm, sản phẩm, tìm kiếm sản phẩm

23) 27) : Yêu cầu cập nhật tin tức, quản lý liên kết

31) : Yêu cầu thống kê sản phẩm, đơn hàng, người dùng

2.5.1.2.3. Biểu đồ luồng dữ liệu mức 1

Chức năng quản lý người dùng

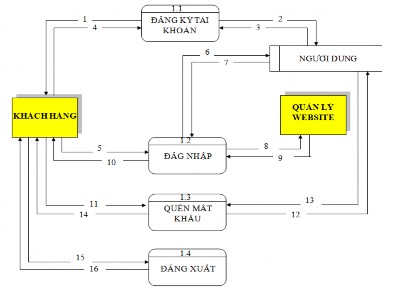

Hình 2.3:Sơ đồ Mức 1 Chức năng Quản lý người dùng

Chú thích:

1) : Yêu cầu đăng ký tài khoản

2) 6) 12) : Đẩy thông tin vào CSDL

3) 7) 13) : Lấy thông tin từ CSDL

4) 14) 16) : Đáp ứng yêu cầu

5) Yêu cầu đăng nhập

8) Yêu cầu quản trị

9) Xác nhận quản trị

10) Xác nhận khách hàng

11) Yêu cầu quên mật khẩu

15) Yêu cầu đăng xuất

Chức năng quản lý bán hàng

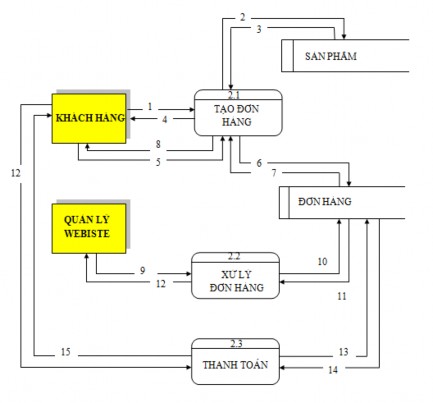

Hình 2.4: Sơ đồ Mức 1 Chức năng quản lý bán hàng

Chú thích:

1) 5): Yêu cầu tạo đơn hàng

2) 6) 10) 13) : Đẩy yêu cầu vào CSDL

3) 7) 11) 14) : Lấy thông tin từ CSDL

4) 8) 12) 15) : Đáp ứng yêu cầu

9) : Yêu cầu xử lý đơn hàng

12) : Yêu cầu thanh toán

Chức năng quản lý sản phẩm

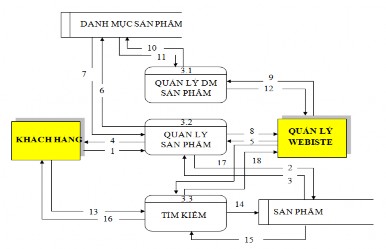

Hình 2.5: Sơ đồ Mức 1Chức năng quản lý Sản phẩm

Chú thích:

1) : Yêu cầu cập nhật sản phẩm

2) 6) 10) 14): Đẩy yêu cầu vào CSDL

3) 7) 11) 15): Lấy thông tin từ CSDL

4) 8) 12) 16) 18): Đáp ứng yêu cầu

5) : Yêu cầu cập nhật sản phẩm

9) : Yêu cầu cập nhật danh mục sản phẩm

13) 16): Yêu cầu tìm kiếm sản phẩm

Chức năng quản lý tin tức

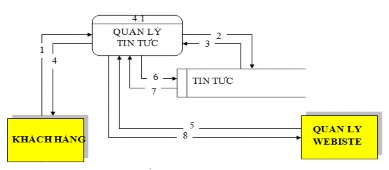

Hình 2.6: Sơ đồ Mức 1 Chức Năng Quản lý Tin tức

Chú thích:

1) : Yêu cầu xem tin tức

2) 6) : Đẩy yêu cầu vào CSDL

3) 7) : Lấy thông tin từ CSDL

4) 8): Đáp ứng yêu cầu

5) : Yêu cầu cập nhật tin tức

Chức năng thống kê

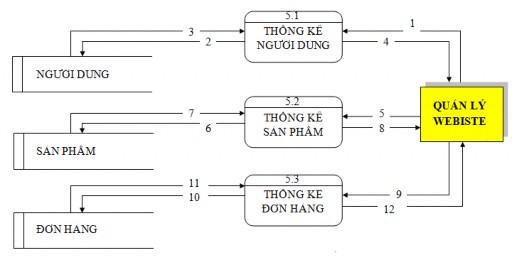

Hình 2.7: Sơ đồ Mức 1 chức năng thống kê

Chú thích:

1) : Yêu cầu thống kê người dùng

2) 6) 10) : Đẩy yêu cầu vào CSDL

3) 7) 11) : Lấy thông tin từ CSDL

4) 8) 12) : Đáp ứng yêu cầu

5) : Yêu cầu thống kê người dùng

9) : Yêu cầu thống kê đơn hàng

2.5.2. Mô hình hóa dữ liệu

2.5.2.1. Biểu đồ quan hệ thực thể (ERD)

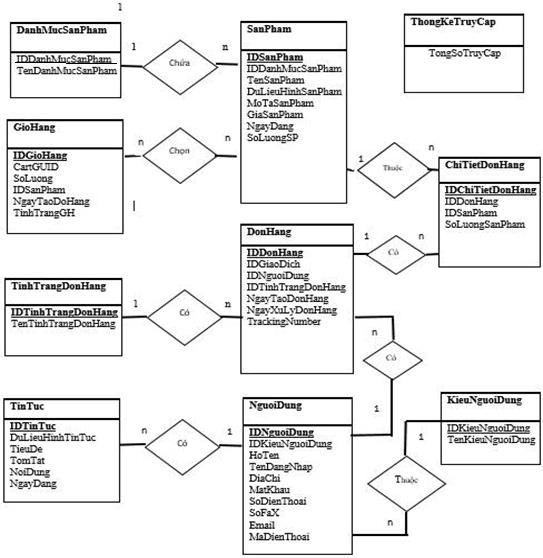

Hình 2.8: Biểu đồ quan hệ thực thể (ERD)

2.5.2.2. Mô hình dữ liệu quan hệ (RDM)

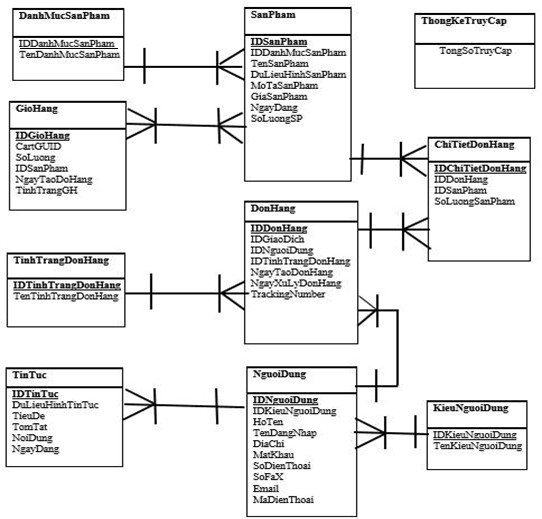

Hình 2.9 : Mô hình dữ liệu quan hệ (RDM)

2.5.3. Thiết kế cơ sở dữ liệu

2.5.3.1. Các bảng cơ sở dữ liệu

 Bảng SanPham

Bảng SanPham là bảng đầu tiên được tạo ra bởi vì hệ thống sẽ tập trung vào việc hiển thị và bán các sản phẩm sản phẩm.

Bảng 2.18 : Bảng Sản phẩm

 Bảng DanhMucSanPham

Bảng này dung để chứa thông tin về danh mục sản phẩm bằng cách quản lý ID của từng sản phẩm.

Bảng 2.19: Bảng Danh Mục Sản Phẩm

 Bảng DonHang

Bảng này là một trong những phần chính của cơ sở dữ liệu. Nó chứa tất cả các thông tin về các bản ghi một khách hàng dự định mua hàng.

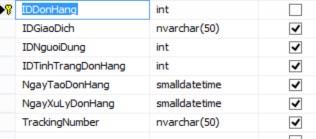

Bảng 2.20: Bảng DonHang

 Bảng ChiTietDonhang

Bảng ChiTietDH cung cấp tất cả thông tin chi tiết của một đơn hàng cụ thể. Mỗi đơn đặt hàng mà khách hàng nhập vào có khả năng có nhiều mặt hàng cá nhân như họ muốn. Nói cách khác, các khách hàng có thể mua một sản phẩm hoặc có thể đặt mua nhiều sản phẩm khác nhau.

Bảng 2.21: Bảng ChiTietDonHang

 Bảng GioHang

Bảng này lưu tất cả các thông tin từ khi khách hàng đang xem qua các sản phẩm và sau đó chọn một sản phẩm cụ thể trước khi quyết định mua hàng.

Bảng 2.22: Bảng GioHang
