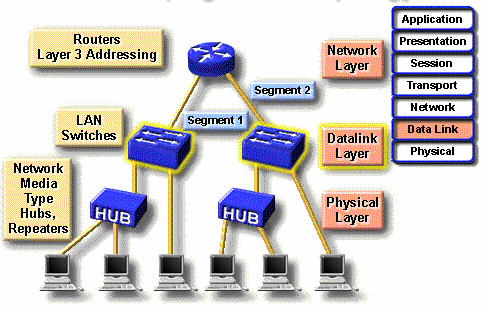

Hình 9.7 – Sử dụng Switch để mở rộng băng thông mạng
Một ưu thế nữa đối với các switch bất đối xứng là nó có hỗ trợ một số cổng có thông lượng lớn dành cho các server hoặc các cáp chiều dứng để nối lên các switch / router ở mức cao hơn.

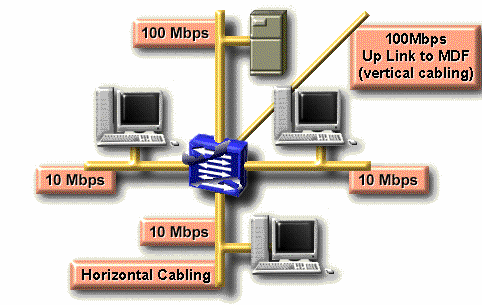

Hình 9.8 – Sử dụng cổng tốc độ cao trong switch
Để xác định kích thước của vùng đụng độ bạn cần phải xác định bao nhiêu máy tính được nối kết vật lý trên từng cổng của switch. Trường hợp lý tưởng mỗi cổng của switch chỉ có một máy tính nối vào, khi đó kích thước của vùng đụng độ là 2 vì chỉ có máy gởi và máy nhận tham gia vào mỗi cuộc giao tiếp.
Có thể bạn quan tâm!
-
Kiểm Tra Các Gói Tin Với Danh Sách Truy Cập -
Một Số Ví Dụ Về Danh Sách Điều Khiển Truy Cập Mở Rộng -
Giao Thức Quản Trị Mạng Đơn Giản (Snmp – Simple Network Management Protocol) -
Thiết kế và cài đặt mạng - ĐH Cần Thơ - 14
Xem toàn bộ 114 trang tài liệu này.
Hình 9.9 – Nối trực tiếp các máy tính vào switch
Trong thực tế ta thường dùng switch để nối các Hub lại với nhau. Khi đó mỗi Hub sẽ tạo ra một vùng đụng độ và các máy tính trên mỗi Hub sẽ chia sử nhau băng thông trên Hub.

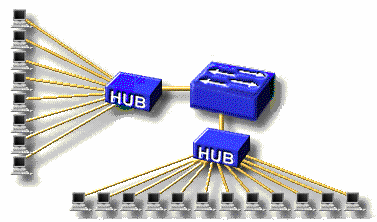

Hình 9.10 – Nối HUB vào switch
Thông thường người ta sử dụng Hub để tăng số lượng các điểm nối kết vào mạng cho máy tính. Tuy nhiên cần phải đảm bảo số lượng máy tính trong từng vùng đụng độ phải nhỏ và đảm bảo băng thông cho từng máy tính một. Đa số các Hub hiện nay đều có hỗ trợ một cổng tốc độ cao hơn các cổng còn lại (gọi là up-link port) dùng để nối kết với switch để tăng băng thông chung cho toàn mạng.

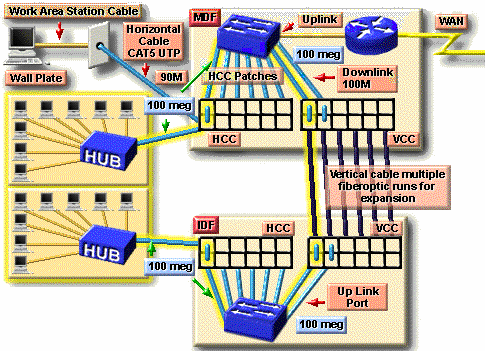

Hình 9.11 – Sử dụng cổng tốc độ cao của HUB để nối với Switch
Băng thông cần thiết cho các ứng dụng được mô tả như hình dưới đây:

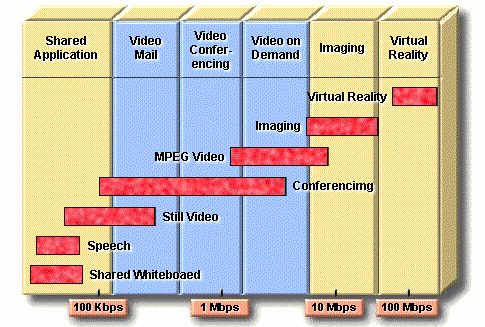

Hình 9.12 – Nhu cầu băng thông của các ứng dụng
Sau khi đã thiết kế xong sơ đồ mạng ở tầng hai, cần thiết phải ghi nhận lai thông tin về tốc độ của các cổng nối kết cáp như hình dưới đây:

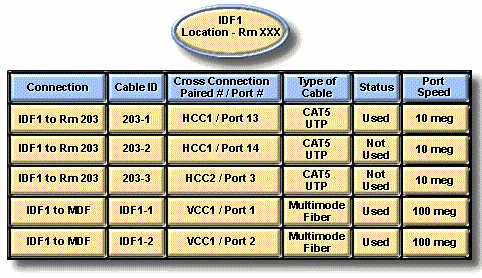

Hình 9.13 – Tài liệu về tốc độ trên từng cổng
9.2.3 Thiết kế mạng ở tầng 3
Sử dụng các thiết bị nối kết mạng ở tầng 3 như router, cho phép phân nhánh mạng thành các mođun tách rời nhau về mặt vật lý cũng như luận lý. Router cũng cho phép nối kết mạng với mạng diện rộng như mạng Internet chẳng hạn.

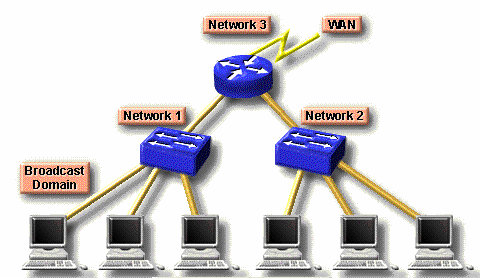

Hình 9.14 – Sử dụng router trong mạng
Router cho phép hạn chế được các cuộc truyền quảng bá xuất phát từ một vùng đụng độ này lan truyền sang các vùng đụng độ khác. Nhờ đó tăng băng thông trên toàn mạng. Đối với switch, gói tin gởi cho một máy tính mà nó chưa biết sẽ được truyền đi ra tất cả các cổng để đến tất cả các nhánh mạng khác.
Ngoài ra, router còn được sử dụng để giải quyết các vấn đề như: một số giao thức không thích hợp khi mạng có kích thước lớn, vấn đề anh ninh mạng và vấn đề về đánh địa chỉ mạng. Tuy nhiên sử dụng router thì đắt tiền và khó khăn hơn trong việc cấu hình nếu so với switch.
Trong ví dụ sau, mạng có nhiều nhánh mạng vật lý, tất cả các thông tin đi trao đổi giữa mạng Network 1 và mạng Network 2 đều phải đi qua router. Router đã chia mạng thành hai vùng đụng độ riêng rời. Mỗi vùng đụng độ có địa chỉ mạng và mặt nạ mạng con riêng.

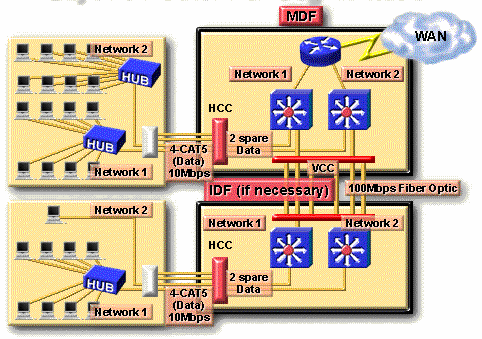

Hình 9.15 – Sử dụng router để phân chia vùng đụng độ trong mạng
9.2.4 Xác định vị trí đặt Server
Các server được chia thành 2 loại: Server cho toàn công ty (Enterprise Server) và server cho nhóm làm việc (Workgroup server).
Enterprise server phục vụ cho tất cả người sử dụng trong công ty, ví dụ như Mail server, DNS server. Chúng thường được đặt tại MDF.
Workgroup server thì chỉ phục vụ cho một số người dùng và thường được đặt tại IDF nơi gần nhóm người sử dụng server này nhất.

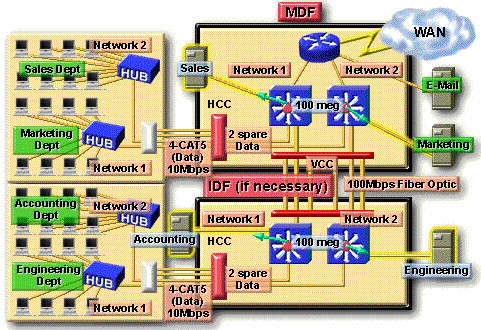

Hình 9.16 – Tài liệu về vị trí đặt các server
9.2.5 Lập tài liệu cho tầng 3
Sau khi xây dựng sơ đồ cấp phát địa chỉ, bạn cần ghi nhận lại chiến lược cấp phát
địa chỉ. Một số các tài liệu cần tạp ra bao gồm:
o Bảng đồ phân bố địa chỉ

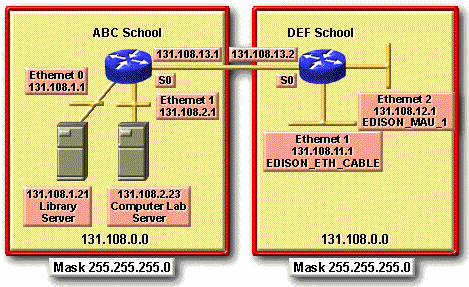

Hình 9.17 – Bảng đồ phân bố địa chỉ IP
o Bảng tóm tắt về các mạng đã được phân bố, địa chỉ các giao diện của từng router và bảng chọn đường của các router.

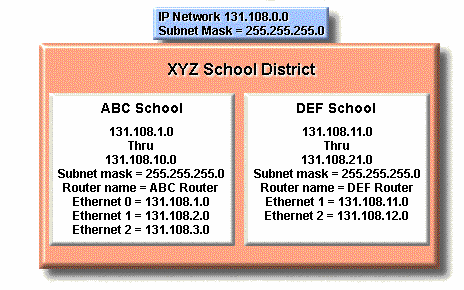

Hình 9.18 – Bảng tóm tắt về địa chỉ đã phân bố
