+ Khối lượng thép cầu thang bộ
+ Khối lượng thép móng.
Tính sơ bộ cho toàn bộ công trình bằng 0,3 % thể tích bê tông cột , 0,12 % thể tích bê tông sàn :
Cèt thÐp cét : 0,3%.22,14 = 6,4 T Cèt thÐp sàn : 0,12.84,5 = 10,14 T
C - Công tác ván khuôn.
1. Khối lượng ván khuôn cột, dầm sàn tầng 5 :
a. Khối lượng ván khuôn cột :
Cột tầng 5 có tiết diện các cột như sau :
+ Tiết diện cột 30 50 cm, cao 2,9 m. Tổng số có 41 cột.
* Vậy tổng khối lượng ván khuôn cột là : V = 41 2,9 2.(0,3+ 0,5) = 236,16 (m2).
b. Khối lượng ván khuôn dầm :
- Dầm khung K3 trục 2 có tổng chiều dài là : 11 m. Kích thước 25 70 cm. Sàn dày 10 cm.
+ Ván khuôn thành dầm : = 2 72x(0,70 - 0,10) = 57,6 (m2).
+ Vàn khuôn đáy dầm : = 72 0,22 = 15,84 (m2).
- Dầm dọc có tổng chiều dài là :102m, kích thước 22 30 cm.
+ Vàn khuôn đáy dầm : = 102 0,22 = 22,44 (m2).
+ Ván khuôn thành dầm : = 2 102x(0,30 - 0,10) = 40,8(m2).
- Dầm ngang có tổng chiều dài là :12mx5m, kích thước 22 30 cm.
+ Vàn khuôn đáy dầm : = 60 0,22 = 13,2 (m2).
+ Ván khuôn thành dầm : = 2 60x(0,30 - 0,10) = 24(m2).
- Dầm bo sênô có tổng chiều dài là : 27,18 mx2, kích thước 22 30 cm.
+ Ván khuôn thành dầm : = 2 27,18x(0,30 - 0,10)
+2 27,18x(0,30 - 0,10) = 21,744 (m2).
+ Ván khuôn đáy dầm : = 27,18 0,22 x2 = 11,959 (m2).
- Dầm sênô có tổng chiều dài là : 1,1 mx19, kích thước 22 30 cm.
+ Ván khuôn thành dầm : = 2 20,9 0,30 = 8,36 (m2).
S
+ Ván khuôn đáy dầm : = 20.9 0,22 = 4,598 (m2). Tổng diện tích ván khuôn dầm là :
= 57,6 + 15,84 + 22,44+ 40,8+ 13,2 + 24+ 21,744 + 11,959+ 8,36+4,598 = 420,54
(m2)
c. Khối lượng ván khuôn sàn :
Tổng diện tích ván khuôn sàn là tổng diện tích các ô sàn.
+ Diện tích ván khuôn sàn bằng diện tích ô sàn : Ssàn = 485,46 (m2).
Tổng KL vỏn khuôn dầm sàn : Sván + Ssàn = 906 m2
2. Tính toán Ván khuôn cột.
Cột được thi công trước so với dầm, sàn. Sau khi dỡ vỏn khuôn cột xong mới tiến hành ghép vỏn khuôn dầm, sàn. Do đó chiều cao thiết kế của vỏn khuôn cột được tính đến đáy dầm.
Ta sử dụng vỏn khuôn kim loại (các đặc tính kỹ thuật của vỏn khuôn kim loại này đã được trình bày trong công tác thi công đài, giằng móng) được ghép và được giữ ổn định bằng các gông thép hình chữ U, L các gông này có tác dụng chịu áp lực ngang truyền từ vỏn khuôn do vữa bê tông trong quá trình đổ và đầm. Để định vị và giữ ổn định cho vỏn khuôn cột ta dùng cây chống thép. Tại chân dùng vít nở để cố định tấm chèn chân cột.
* Do cột có kích thước giống nhau nên ta chọn vỏn khuôn thép định hình có kích thước như
sau :
+ Với cột có tiết diện (300 500) mm ta chọn :
Cạnh ngắn b = 300 mm chọn mỗi cạnh 1 tấm có kích thước 55 300mm
Cạnh dài l = 500 mm chọn mỗi cạnh 1 tấm có kích thước 55 200 mm và 1 tấm có kích
thước 55 300mm.
* Cụ thể ta tính toán vỏn khuôn cột có kích thước tiết diện : (b h) = (0,3 0,50) m, rồi bố trí cho các cột khác.
Lg
Có thể bạn quan tâm!
-
Tính Toán Ván Khuôn Và Cây Chống Cho Móng. -
Nhà làm việc Công ty du lịch Bắc Thái - 21 -
Những Yêu Cầu Về Kỹ Thuật Thi Công Cho Từng Công Đoan: -
Tính Toán, Kiểm Tra Cây Chống Xà Gồ Đỡ Ván Đáy Dầm : -
Nhà làm việc Công ty du lịch Bắc Thái - 25 -
Tính Toán Khoảng Cách Xà Gồ Đỡ Ván Khuôn Sàn Thang:
Xem toàn bộ 240 trang tài liệu này.
a. Sơ đồ tính :
2
q.l /10
Lg
Ván khuôn cột là vỏn khuôn thẳng đứng nên chịu tải trọng ngang (theo TCVN 4453-95 )
* áp lực ngang do vữa bê tông mới đổ và đầm tác dụng lên vỏn khuôn là : qtt = (P1tt + P2tt ).b = (n.P® + n. .R).b
Trong đó:
- P® : áp lực động khi đổ bê tông
- P® = 200 (kG/m2) đổ bê tông bằng thủ công.
- n : Hệ số vượt tải.
- : Trọng lượng riêng của bê tông = 2500 (kG/m3)
- R : Bán kính tác dụng của đầm. Đầm dùi R = 0,75 (m).
- b : là bề rộng cột mà tải trọng tác dụng vào mặt vỏn khuôn (b = hcét). Vậy tải trọng tính toán tác dụng lên thành vỏn khuôn là :
qtt = (1,3 200 + 1,3 2500 0,75 ).0,5 = 1348,7 (kG/m2).
b. Tính toán khoảng cách gông :
Ta coi ván khuôn cột như dầm liên tục đều nhịp chịu tải trọng phân bố đều qtt đặt trên các gối tựa là các gông, ta kiểm tra khoảng cách gông.
10.R.W
qtt
qtt .l 2
Mô men do tải trọng gây ra: M = l =
10
Trong đó :
+ R : cường độ của ván khuôn kim loại R = 2100 (kG/cm2)
+ W : mômen kháng uốn của ván khuôn với bề rộng 22cm ta có W = 4,57(cm3)
lg
10.R.W
qtt
10 2100 4,57 84(cm)
13, 487
Chọn khoảng cách gông là lg = 70(cm).
* Kiểm tra điều kiện về độ võng : Độ võng của ván khuôn được tính theo công thức :
g
q tc .l 4
f
128.E.J
Trong đó: f
1 .l 1
400 400
.70 0,175 cm
1
f = .
128
qtc.l E.J
10,63 704
128 2,1 106 48,48
0,019(cm).< [f] = 0,2 đảm bảo yêu cầu
về độ võng cho phép.
c. Tính toán gông :
q.l2
R.W
8
Tải trọng tác dụng lên gông là : qtt = 1348,7 0,7 = 944 (kG/m)
Gông như một dầm đơn giản có :
M max
q.l2
W
8.R
9, 44 702
3
2,75(cm )
8 2100
q.l2
R. .W
8
Chọn gông thép 50 5 có J = 11,2 (cm4) ; W= 20,9 (cm3).
* Kiểm tra theo điều kiện khả năng chịu lực :
M max
Trong đó : + R : Cường độ của ván khuôn kim loại : R = 2100 (kG/cm2)
+ W : Mô men kháng uốn của gông thép : W = 20,9 (cm3)
+ : Hệ số điều kiện làm việc : = 0,9
q.l2 9, 44 702
Mmax = 8 8
5782(KG.cm) < 2100 0,9 20,9 = 39501 (kG.cm)
Thoả mãn điều kiện chịu lực.
d. Chọn cây chống xiên cho cột :
Sử dụng cây chống đơn kim loại do hãng Hoà Phát chế tạo K-101 hmin = 1800 mm tương ứng với tải trọng cho phép : p = 2200 kG hmax = 2800 mm tương ứng với tải trọng cho phép : p = 1700 kG.
- Ta sử dụng cây chống này cho tất cả các ván khuôn cột.

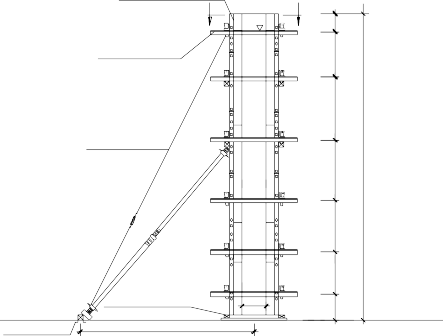

ván khuôn thép
