- Tháo đường nhiên liệu hồi từ van PCV.
- Tháo giắc điện van PCV và nối cáp PCV CRT -1044, sau đó nối hai kẹp ở đầu kia với bình điện sao cho van điều khiển áp suất ngăn không cho nhiên liệu về từ đường cao áp chung.
- Đặt đường hồi về lọ chứa CRT-1030.
- Tháo giắc các kim phun.
- Đề máy trong 5 giây.
- Kiểm tra lượng nhiên liệu.
Thông số sửa chữa: Nhỏ hơn 10cc (Áp suất nhiên liệu phải lớn hon
1000 Bar )
Có thể bạn quan tâm!
-
So Sánh Thời Điểm Phun Mong Muốn Và Thực Tế Với Efi-Diesel Ống Phân Phối -
Chẩn Đoán Và Sửa Lỗi Hệ Thống Efi-Diesel Kiểu Phun Ống -
Hệ thống nhiên liệu Diesel điều khiển điện tử - 15
Xem toàn bộ 137 trang tài liệu này.

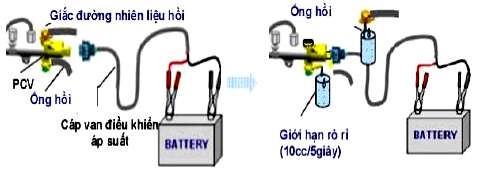

Hình 2- 168. Kiểm van điều khiển áp suất PCV
g) Súc rửa đường ống nhiên liệu
Mục đích: làm sạch đường ống nhiên liệu khỏi các ngoại vật
- Trước khi nối đường ống nhiên liệu với động cơ, phải lau sạch mép bên ngoài, bên trong và các ốc bắt. Tốt nhất nên dùng hơi để thổi sạch.
- Nối các đầu chuyển làm sạch ống CRT-1034 tới các ống kim phun.
- Đề máy 4 đến 5 lần, mỗi lần khoảng 5 giây để cho phép nhiên liệu chảy hết ra
ngoài.

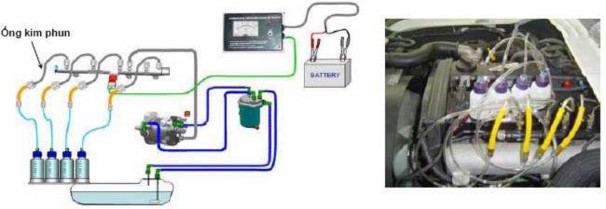

Hình 2- 169. Súc rửa đường ống nhiên liệu
- Tháo đầu chuyển rửa ống ra khỏi ống nhiên liệu.
- Vặn nhẹ bằng tay ê cu ống nhiên liệu tới kim phun sau khi căn chỉnh ê cu và kim phun.
- Để ngăn ngừa các cặn bẩn bắn lung tung trong khoang động cơ, dung giấy bọc xung quanh kim phun.
- Đề máy 2 đến 3 lần trong vòng 5 giây để cặn bẩn bắn ra ngoài khỏi kim phun.
- Xiết chặt ê cu theo tiêu chuẩn kỹ thuật.
Hình 2- 170. Vị trí êcu đường ống nhiên liệu
CÂU HỎI ÔN TẬP
1. Trình bày cấu tạo và hoạt động của bơm cao áp PE có cơ cấu điền ga điện từ (theo hình đã cho)
2. Trình bày cấu tạo và hoạt động của bơm cao áp VE có cơ cấu điền ga điện từ (theo hình đã cho)
3. Trình bày nhiệm vụ, cấu tạo và hoạt động của cơ cấu ga điện từ trong bơm PE (theo hình đã cho)
4. Trình bày nhiệm vụ, cấu tạo và hoạt động của cơ cấu ga điện từ trong bơm VE (theo hình đã cho)
5. Trình bày nhiệm vụ, cấu tạo và hoạt động của bơm sơ cấp trong hệ thống EFI-diesel (theo hình đã cho)
6. Trình bày cấu tạo chung và nguyên lý hoạt động của hệ thống nhiên liệu EFI-diesel thông thường (theo hình đã cho)
7. Vẽ sơ đồ hệ thống và trình bày cấu tạo chung, nguyên lý hoạt động của hệ thống nhiên liệu EFI-diesel thông thường.
8. Trình bày cấu tạo và hoạt động của bơm VE điện tử 1 piston hướng trục trong hệ thống nhiên liệu EFI-diesel thông thường (theo hình đã cho)
9. Trình bày cấu tạo và hoạt động của bơm VE điện tử nhiều piston hướng kính trong hệ thống nhiên liệu EFI-diesel thông thường (theo hình đã cho)
10. Trình bày cấu tạo và hoạt động của van điều khiển lượng phun SPV loại thông thường (theo hình đã cho)
11. Trình bày cấu tạo và hoạt động của van điều khiển lượng phun SPV loại hoạt động trực tiếp (theo hình đã cho)
12. Trình bày nguyên lý hoạt động của bộ điều chỉnh thời điểm phun trong bơm hướng trục (theo hình đã cho)
13. Trình bày nguyên lý hoạt động của bộ điều chỉnh thời điểm phun trong bơm hướng kính (theo hình đã cho)
14. Trình bày cấu tạo chung và nguyên lý hoạt động của hệ thống nhiên liệu EFI-diesel ống phân phối (theo hình đã cho)
15. Vẽ sơ đồ hệ thống và trình bày cấu tạo chung, nguyên lý hoạt động của hệ thống nhiên liệu EFI-diesel ống phân phối.
16. Trình bày nhiệm vụ, cấu tạo và hoạt động của bơm cao áp loại 2 piston trong hệ thống EFI-diesel ống phân phối (theo hình đã cho)
17. Trình bày nhiệm vụ, cấu tạo và hoạt động của bơm cao áp loại 3 piston trong hệ thống EFI-diesel ống phân phối (theo hình đã cho)
18. Trình bày cấu tạo và hoạt động của vòi phun điện tử trong hệ thống nhiên liệu EFI- diesel loại ống phân phối theo hình …
19. Trình bày cấu tạo và hoạt động của hệ thống nhiên liệu EFI-diesel dùng bơm vòi phun kết hợp (theo hình đã cho).
20. Trình bày nhiệm vụ, cấu tạo và hoạt động của bơm cấp nhiên liệu kiểu rô to trong hệ thống nhiên liệu EFI-diesel UI (theo hình đã cho)
21. Trình bày các yêu cầu của quá trình phun nhiên liệu của bơm vòi phun trong hệ thống nhiên liệu EFI-diesel UI
22. Trình bày cấu tạo chung và hoạt động của bơm vòi phun trong hệ thống nhiên liệu EFI-diesel UI (theo hình đã cho)
23. Trình bày cấu tạo chung và hoạt động của bơm cao áp trong hệ thống nhiên liệu EFI-diesel UP (theo hình đã cho)
24. Trình bày cấu tạo chung và hoạt động của hệ thống nhiên liệu EFI-diesel HEUI (theo hình đã cho)
25. Trình bày cấu tạo chung và hoạt động của bơm vòi phun trong hệ thống nhiên liệu EFI-diesel HEUI (theo hình đã cho)
TÀI LIỆU THAM KHẢO
1. Đinh Ngọc Ân. Hệ thống nhiên liệu diesel điều khiển điện tử
2. Chonan Technical Service Training Center, Common Rail Bosch
3. Chonan Technical Service Training Center, Common Rail Delphi
4. Hyundai. Engine management diesel 1.
5. Pearson Education (2008), Hydraulically Actuated Electronic Unit Injector (HEUI) Systems For Gus Wright’s Students.
6. Toyota(2003), Chương trình đào tạo kỹ thuật viên chẩn đoán cao cấp.
7. TL960 service manual, Caterpillar 3126B HEUI Engines
8. Volkswagen of America (2003), 1.9-Liter TDI Engine with Pump Injection (Pumpe Düse) Design and Function.
