Bản vẽ kỹ thuật Chương 6 Biểu diễn vật thể - 2

Trang 16

Ký hiệu vật liệu trên mặt cắt TCVN 7:1993 quy định các ký hiệu vật liệu trên mặt cắt như bảng sau: Kim loaïi û Kính vaät lieäu trong suoát Chaát loûng Chaát deûo,vaät lieäu caùch nhieät caùch aåm, vaät lieäu bòt kín Beâtoâng coát theùp Goã Ñaát thieân nhieân (veòô xung quanh đöôøng bao maët caét) Ñaù Gaïch caùc loaïi Beâtoâng

Có thể bạn quan tâm!

Trang 17

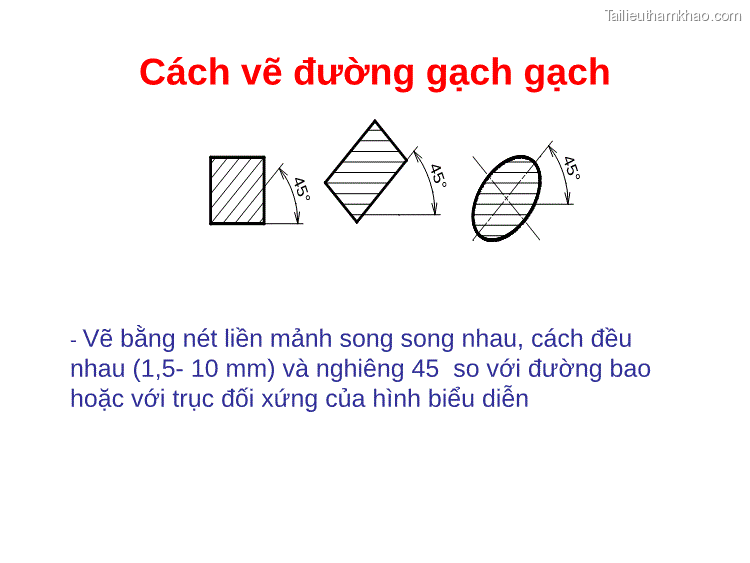

- Vẽ bằng nét liền mảnh song song nhau, cách đều nhau (1,5- 10 mm) và nghiêng 45 so với đường bao hoặc với trục đối xứng của hình biểu diễn

Trang 18

- Nếu đường bao hay trục chính của hình biểu diễn nghiêng 45 thì đường gạch gạch vẽ nghiêng 30 hay 60

Trang 19

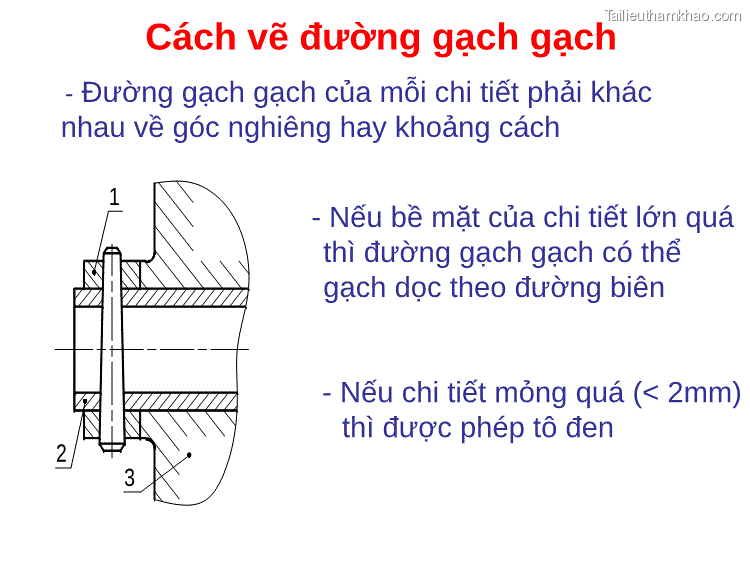

- Đường gạch gạch của mỗi chi tiết phải khác nhau về góc nghiêng hay khoảng cách 1 2 3 - Nếu bề mặt của chi tiết lớn quá thì đường gạch gạch có thể gạch dọc theo đường biên - Nếu chi tiết mỏng quá (< 2mm) thì được phép tô đen

Trang 20

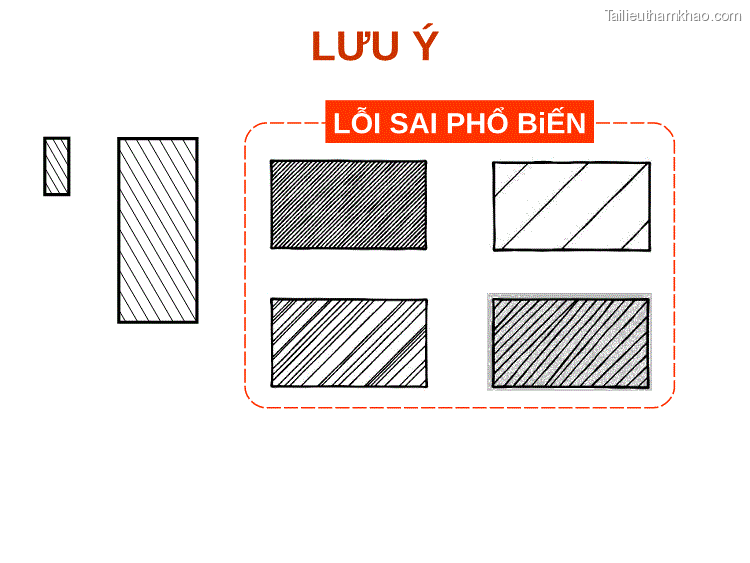

LỖI SAI PHỔ BiẾN

Trang 21

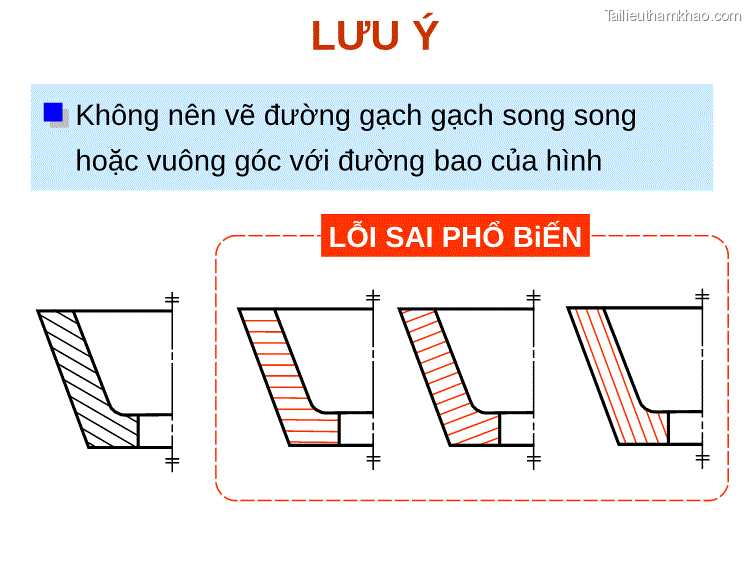

Không nên vẽ đường gạch gạch song song hoặc vuông góc với đường bao của hình LỖI SAI PHỔ BiẾN

Trang 22

• Có mấy loại hình cắt? • Khi biểu diễn vật thể có thể sử dụng hình cắt nào cho phù hợp?

Trang 23

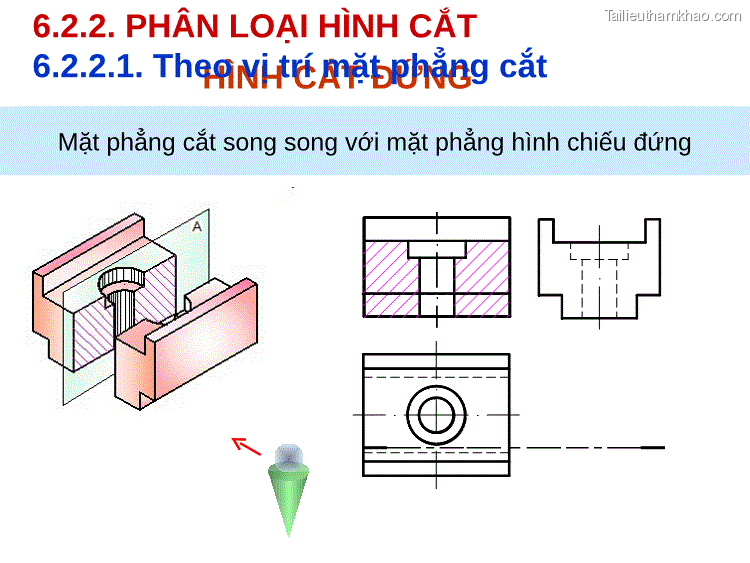

6.2.2. PHÂN LOẠI HÌNH CẮT Mặt phẳng cắt song song với mặt phẳng hình chiếu đứng 6.2.2.1. TheHoÌNvHị trCí ẮmTặtĐpỨhNẳGng cắt

Trang 24

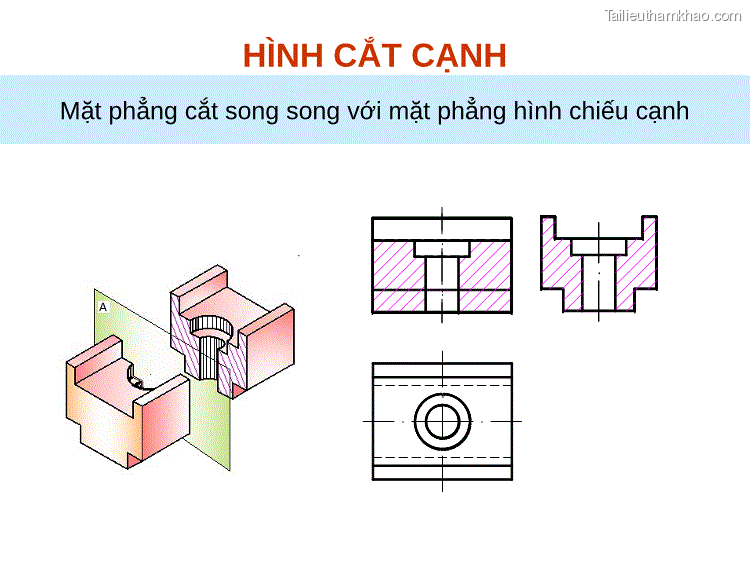

Mặt phẳng cắt song song với mặt phẳng hình chiếu cạnh HÌNH CẮT CẠNH

Trang 25

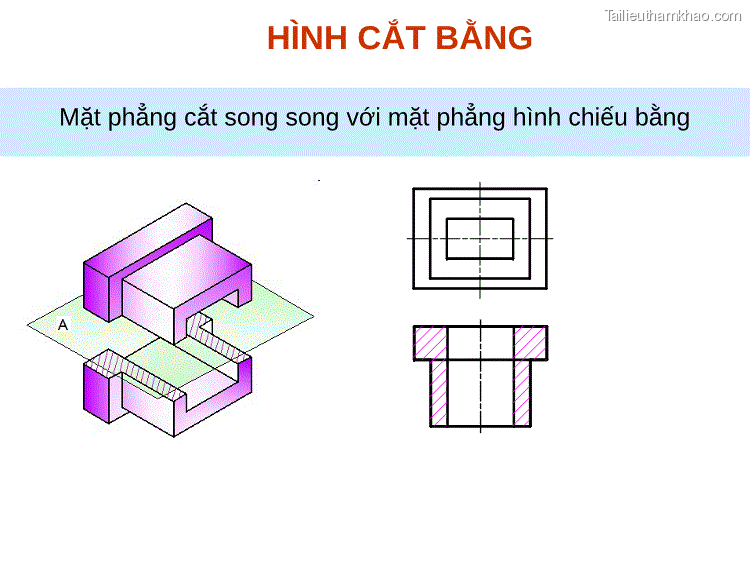

Mặt phẳng cắt song song với mặt phẳng hình chiếu bằng

Trang 26

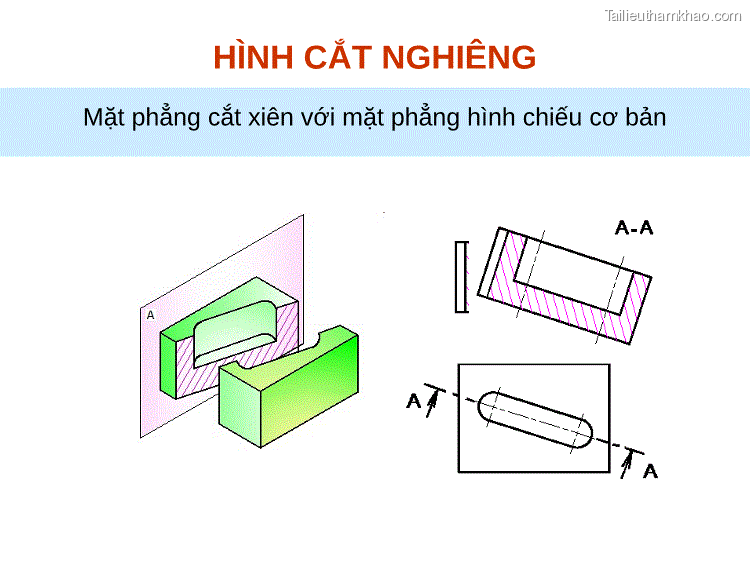

Mặt phẳng cắt xiên với mặt phẳng hình chiếu cơ bản

Trang 27

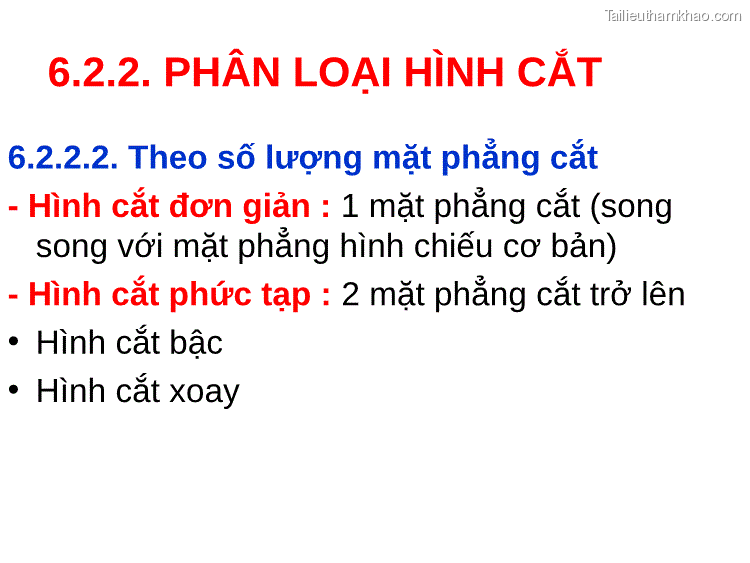

6.2.2. PHÂN LOẠI HÌNH CẮT 6.2.2.2. Theo số lượng mặt phẳng cắt - Hình cắt đơn giản : 1 mặt phẳng cắt (song song với mặt phẳng hình chiếu cơ bản) - Hình cắt phức tạp : 2 mặt phẳng cắt trở lên • Hình cắt bậc • Hình cắt xoay

Trang 28

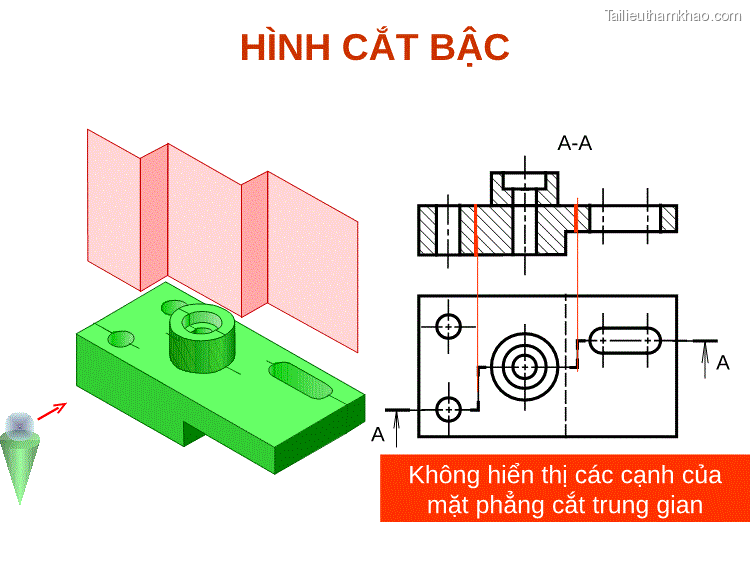

HÌNH CẮT BẬC A-A A Không hiển thị các cạnh của mặt phẳng cắt trung gian A

Trang 29

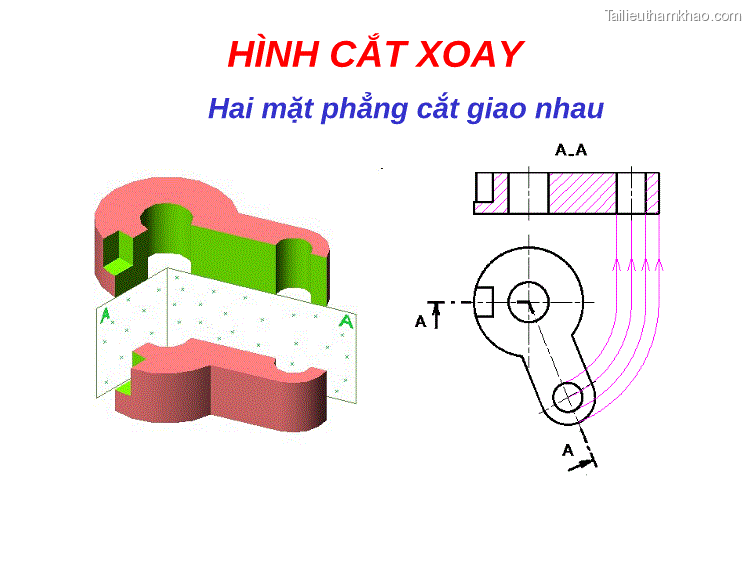

HÌNH CẮT XOAY Hai mặt phẳng cắt giao nhau

Trang 30

6.2.2. PHÂN LOẠI HÌNH CẮT 6.2.2.3.HTÌNhHeoCpẮhTầnTOvậÀtNthPểHbẦịNcắt
