Bản vẽ kỹ thuật Chương 5 Hình chiếu trục đo - 2

Trang 16

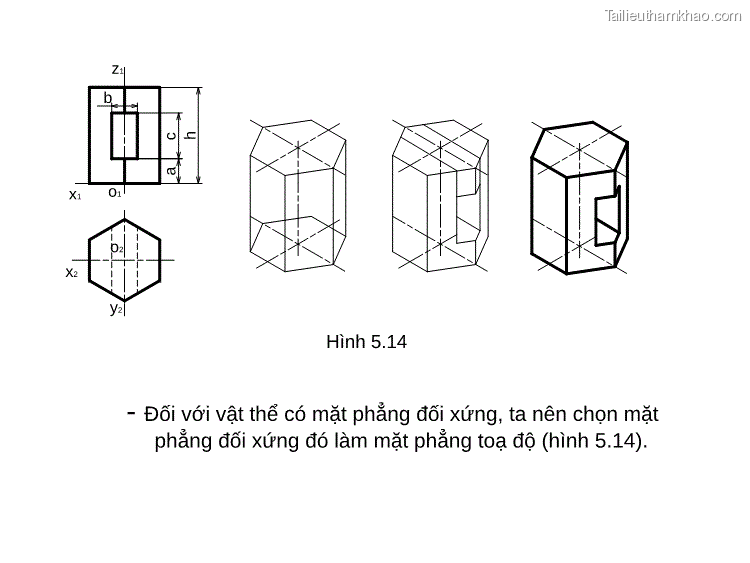

z1 b a c h x1 o1 o2 x2 y2 Hình 5.14 - Đối với vật thể có mặt phẳng đối xứng, ta nên chọn mặt phẳng đối xứng đó làm mặt phẳng toạ độ (hình 5.14).

Có thể bạn quan tâm!

• Bản vẽ kỹ thuật Chương 5 Hình chiếu trục đo - 1

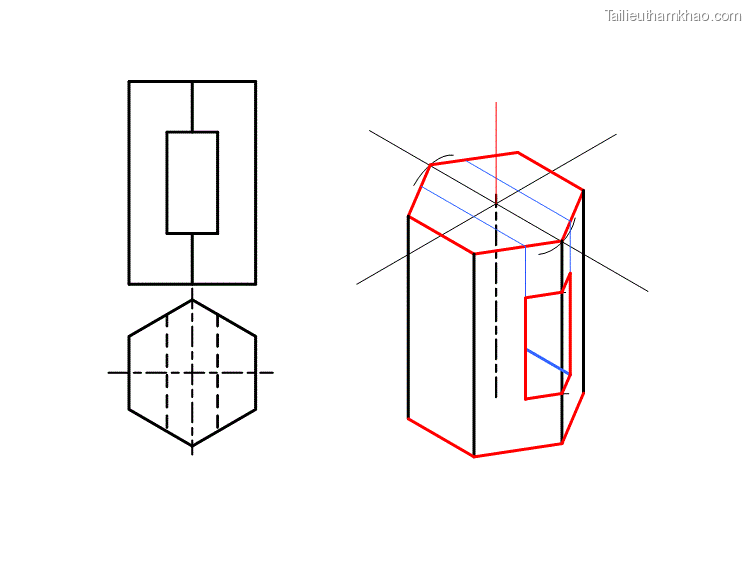

Trang 17

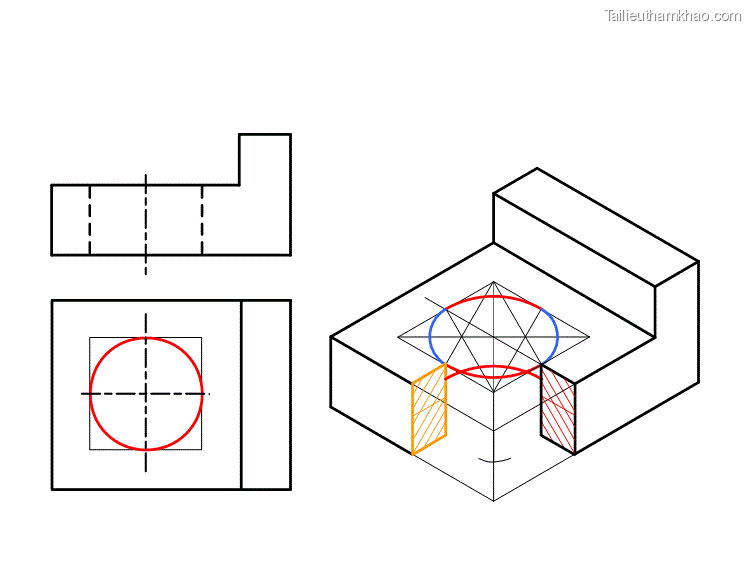

Trang 18

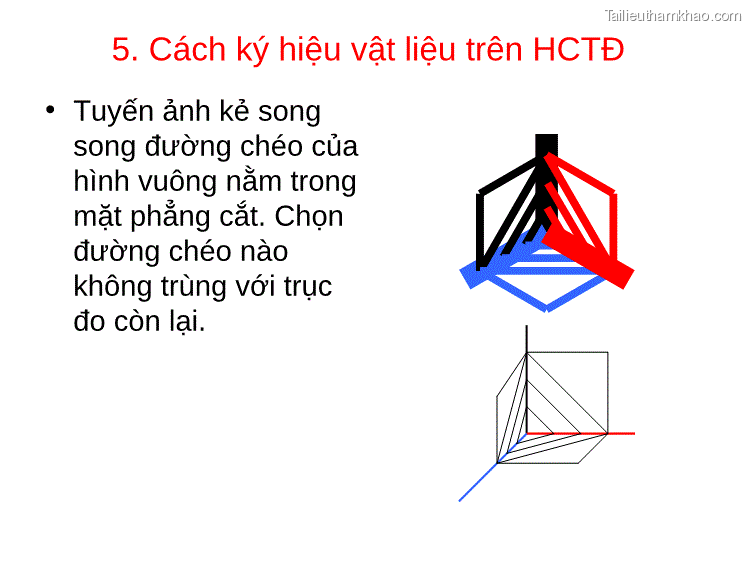

5. Cách ký hiệu vật liệu trên HCTĐ • Tuyến ảnh kẻ song song đường chéo của hình vuông nằm trong mặt phẳng cắt. Chọn đường chéo nào không trùng với trục đo còn lại.

Trang 19

Trang 20

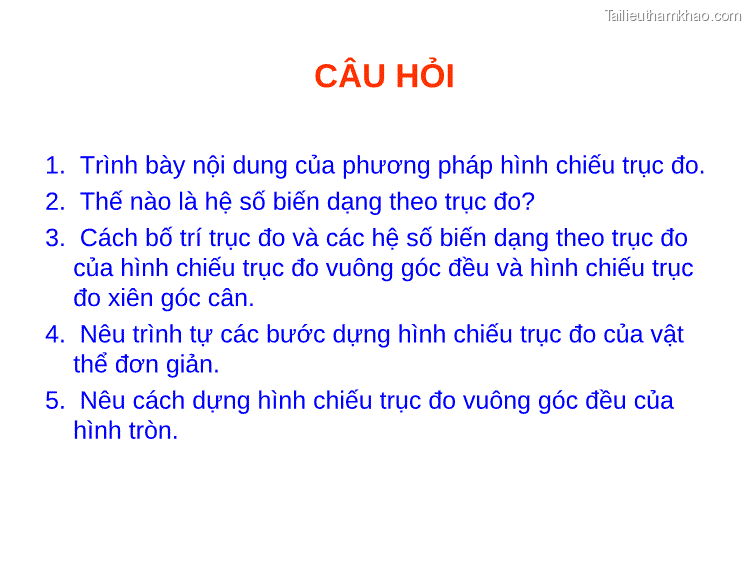

CÂU HỎI 1. Trình bày nội dung của phương pháp hình chiếu trục đo. 2. Thế nào là hệ số biến dạng theo trục đo? 3. Cách bố trí trục đo và các hệ số biến dạng theo trục đo của hình chiếu trục đo vuông góc đều và hình chiếu trục đo xiên góc cân. 4. Nêu trình tự các bước dựng hình chiếu trục đo của vật thể đơn giản. 5. Nêu cách dựng hình chiếu trục đo vuông góc đều của hình tròn.
