Bản vẽ kỹ thuật Chương 2 Vẽ hình học

Trang 16

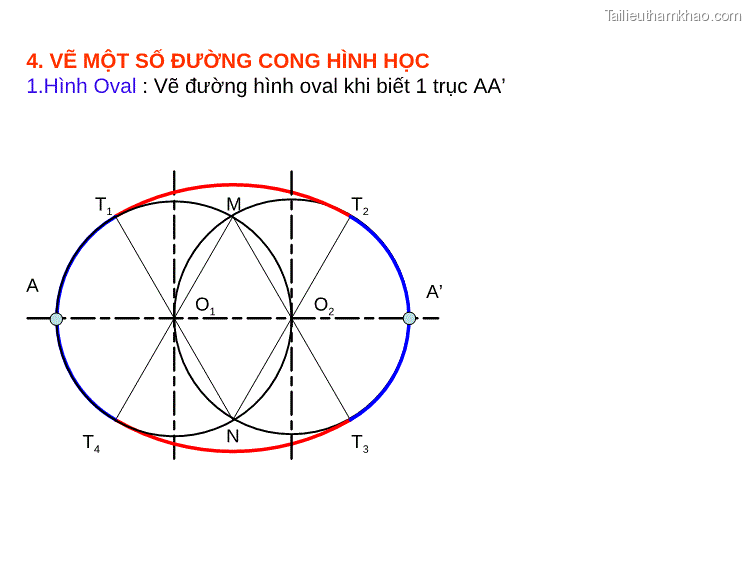

4. VẼ MỘT SỐ ĐƯỜNG CONG HÌNH HỌC 1.Hình Oval : Vẽ đường hình oval khi biết 1 trục AA’ T1 M T2 A O1 O2 A’ T4 N T3

Có thể bạn quan tâm!

Trang 17

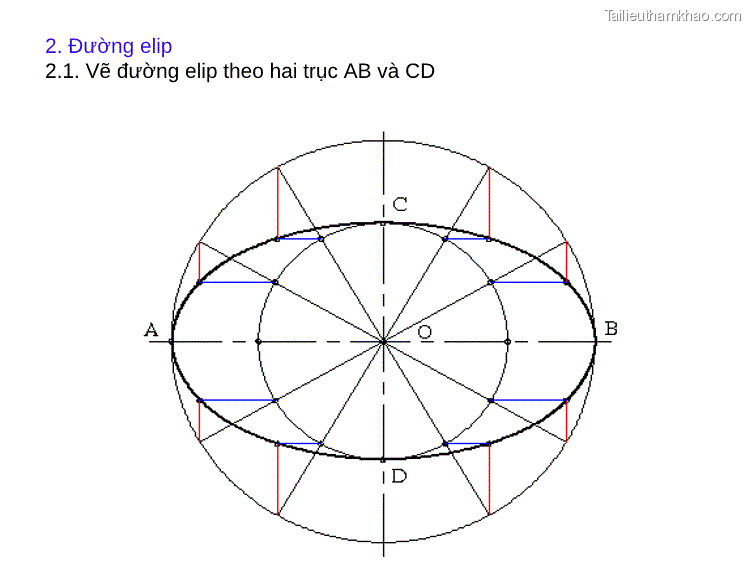

2. Đường elip 2.1. Vẽ đường elip theo hai trục AB và CD

Trang 18

PP 4 tâm: Hình tương tự elip ‌

Trang 19

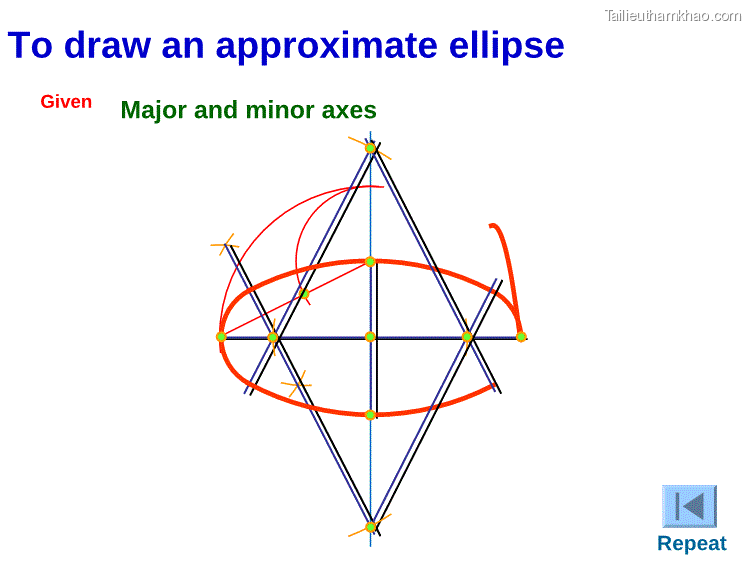

To draw an approximate ellipse Given Major and minor axes Repeat

Trang 20

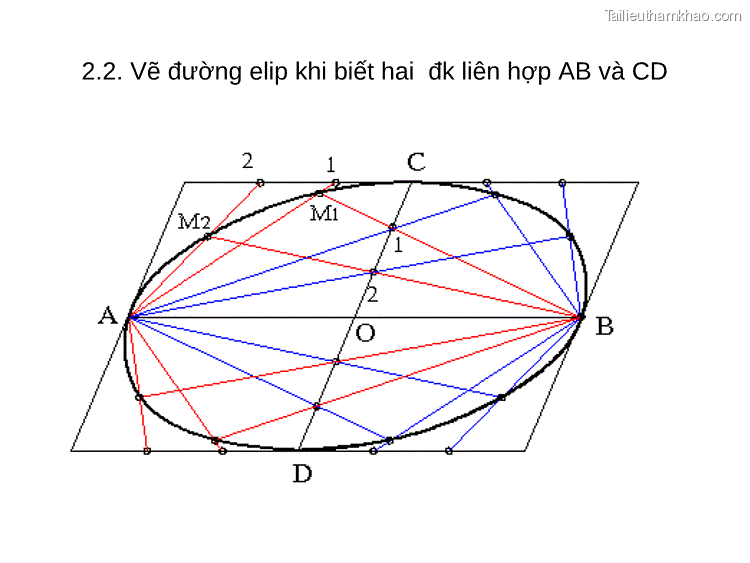

2.2. Vẽ đường elip khi biết hai đk liên hợp AB và CD

Trang 21

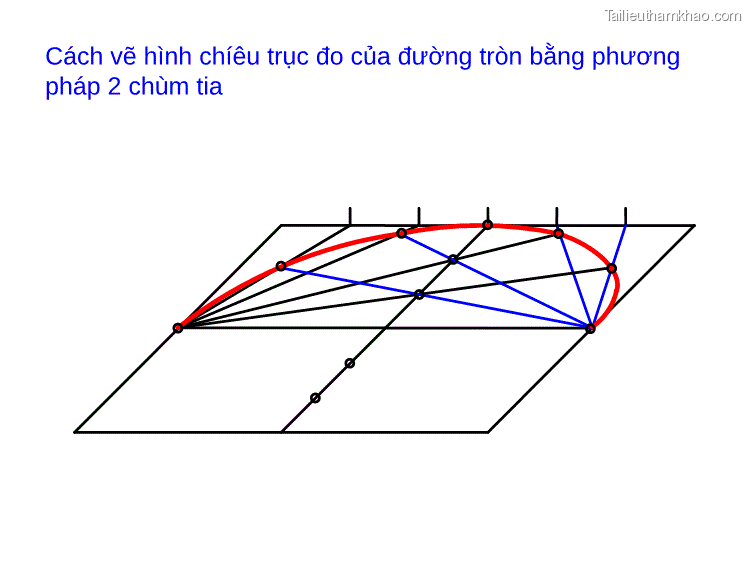

Cách vẽ hình chíêu trục đo của đường tròn bằng phương pháp 2 chùm tia

Trang 22

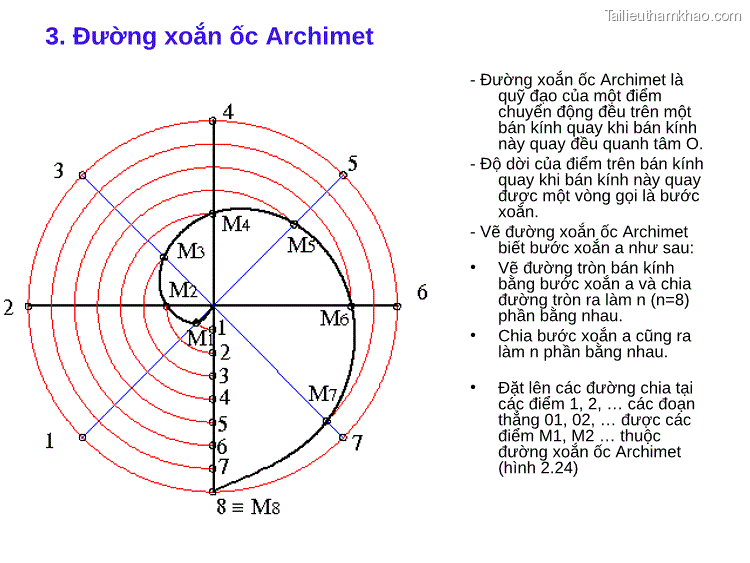

3. Đường xoắn ốc Archimet - Đường xoắn ốc Archimet là quỹ đạo của một điểm chuyển động đều trên một bán kính quay khi bán kính này quay đều quanh tâm O. - Độ dời của điểm trên bán kính quay khi bán kính này quay được một vòng gọi là bước xoắn. - Vẽ đường xoắn ốc Archimet biết bước xoắn a như sau: • Vẽ đường tròn bán kính bằng bước xoắn a và chia đường tròn ra làm n (n=8) phần bằng nhau. • Chia bước xoắn a cũng ra làm n phần bằng nhau. • Đặt lên các đường chia tại các điểm 1, 2, … các đoạn thẳng 01, 02, … được các điểm M1, M2 … thuộc đường xoắn ốc Archimet (hình 2.24)

Trang 23

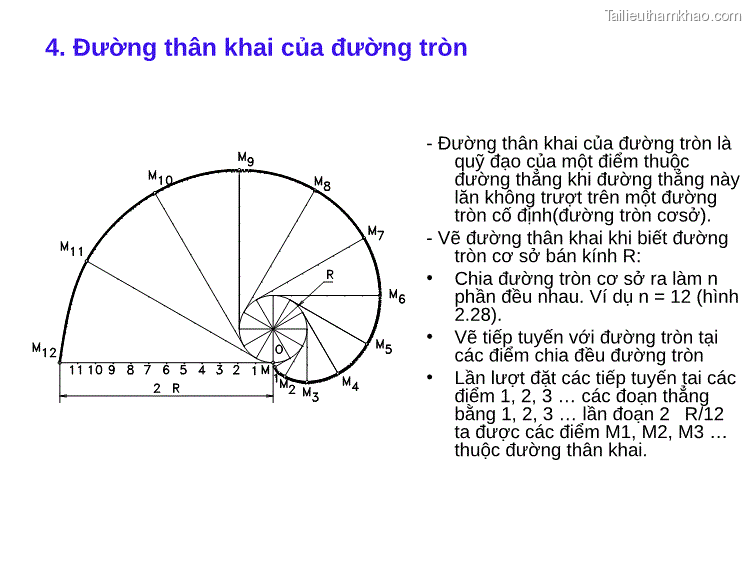

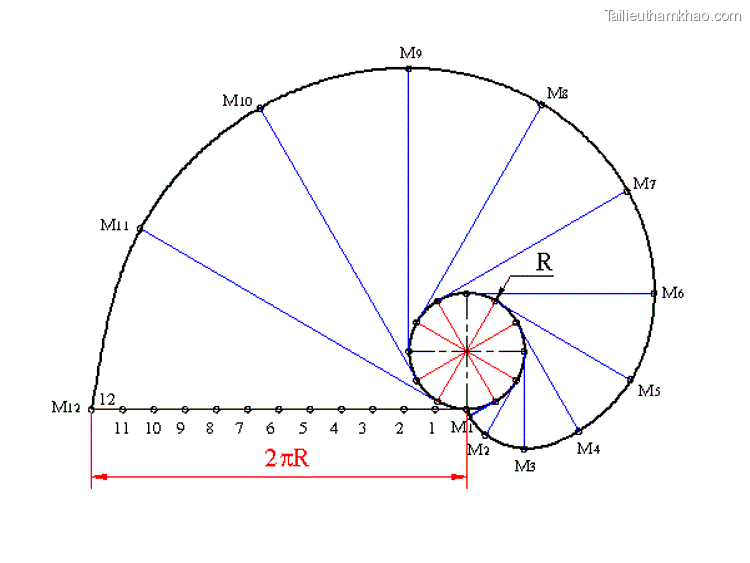

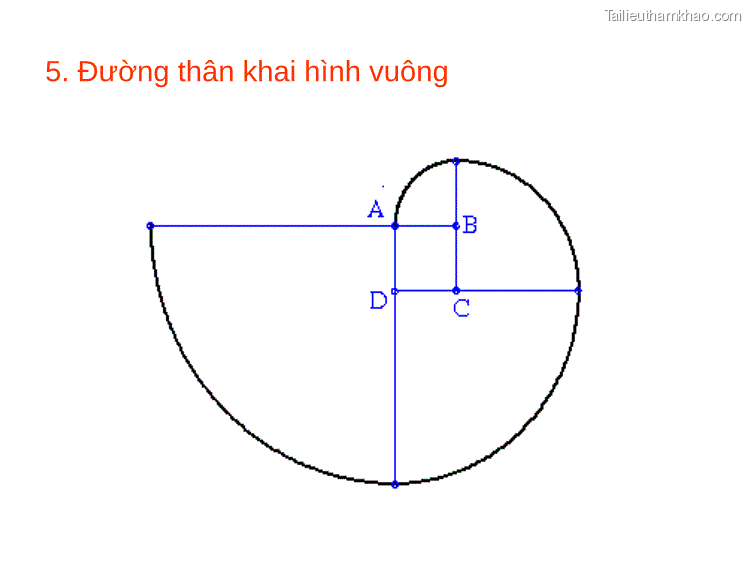

4. Đường thân khai của đường tròn - Đường thân khai của đường tròn là quỹ đạo của một điểm thuộc đường thẳng khi đường thẳng này lăn không trượt trên một đường tròn cố định(đường tròn cơsở). - Vẽ đường thân khai khi biết đường tròn cơ sở bán kính R: • Chia đường tròn cơ sở ra làm n phần đều nhau. Ví dụ n = 12 (hình 2.28). • Vẽ tiếp tuyến với đường tròn tại các điểm chia đều đường tròn • Lần lượt đặt các tiếp tuyến tai các điểm 1, 2, 3 … các đoạn thẳng bằng 1, 2, 3 … lần đoạn 2 R/12 ta được các điểm M1, M2, M3 … thuộc đường thân khai.
